小型撹拌機付MD ドラム20L PE 製タンクユニット

製品概要

20L タンクに撹拌機を簡単搭載可能!! MD 20Lドラムかくはん機付ユニットを新発売!!

この様な事例でお困りの方に…是非お勧めしたい製品です。

  • 10 〜 20L 程度の液を撹拌したい。
  • 従来のラボ用攪拌機だと撹拌が弱く、液の希釈や反応がうまくいかない。
  • 手軽で、安価な撹拌機・タンクユニットを探している。

多数のHT 型タンク及び薬注タンク・撹拌機ユニットを販売する中で、少容量(20L 程度)の液の撹拌が従来のユニットでは大きく、攪拌機のシャフトも長く出来ませんでした。
MD ドラム20L は以前からあるタンクで、回転成形品で最も小さいポリエチレン製タンクです。このタンクに撹拌機を取付できないかとユーザー様からのご要望が多くありました。

そこで専用のPVC 製かくはん機取付用フランジをハンドホールにセットするだけで簡単に撹拌出来るようにしたのが、下記の撹拌機ユニットとなります。

液を入れ、攪拌したい時だけハンドホールのフタを撹拌機に付替えるだけ。固定ボルト(PVC) を撹拌機が動かない程度に締めこむだけで、セット完了です。運転後の撹拌機の取外しも簡単です。

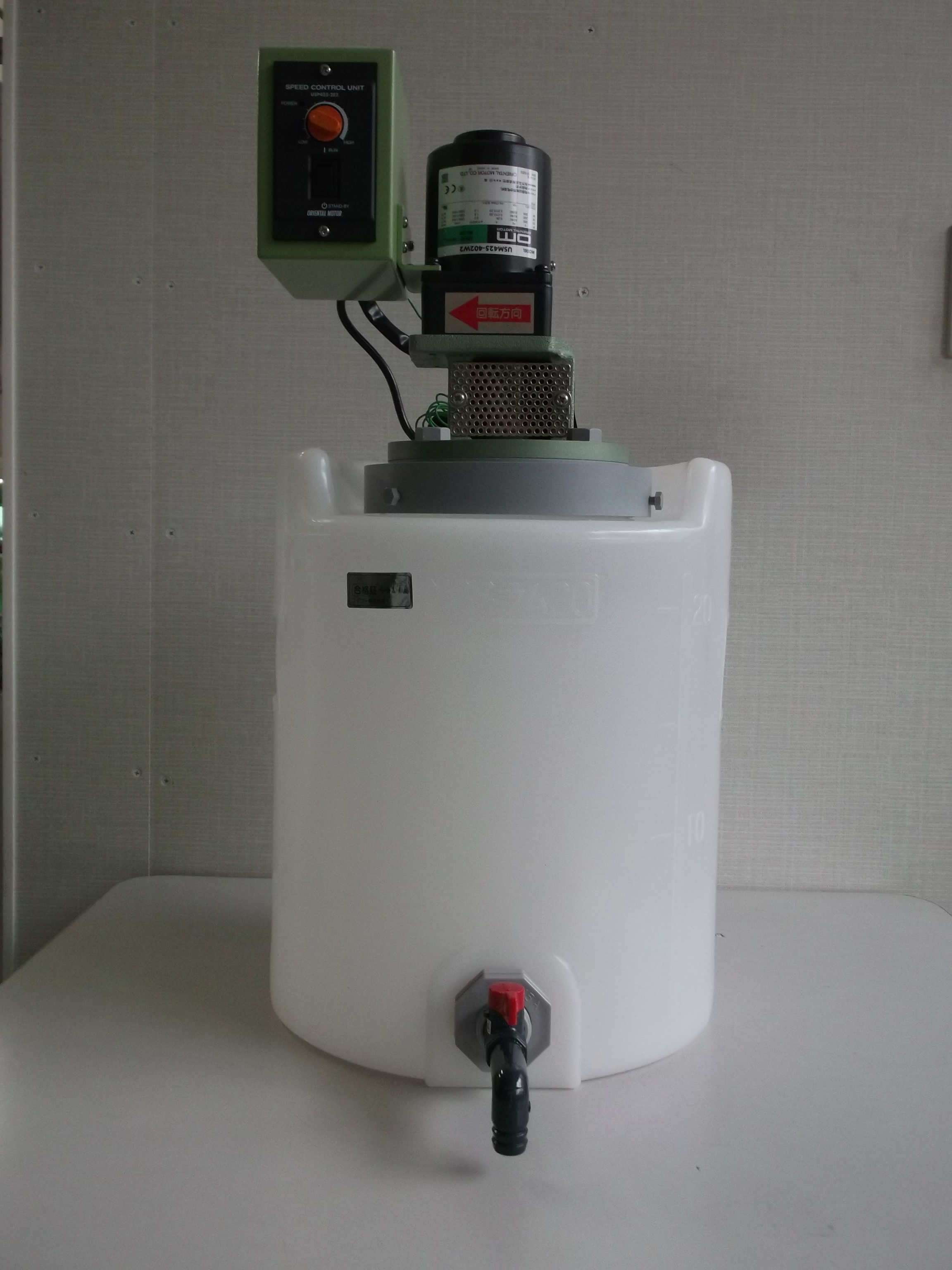

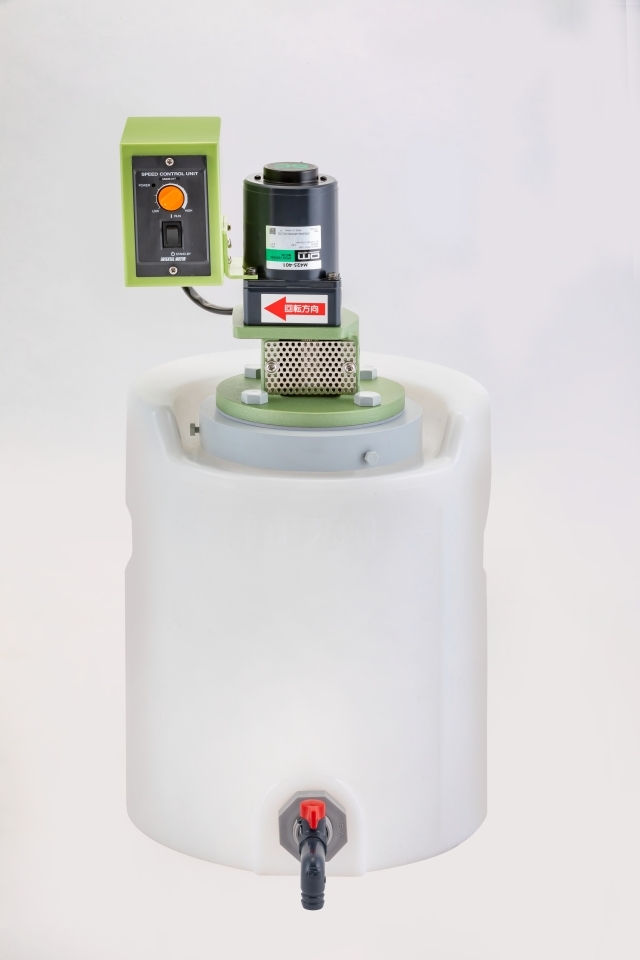

  • MDドラム20L + KM型正面写真

    MDドラム20L + KM型正面写真
    スピードコントローラーボックス付
    側面下部に排出口付
    (フィッティング+ラブコック付)

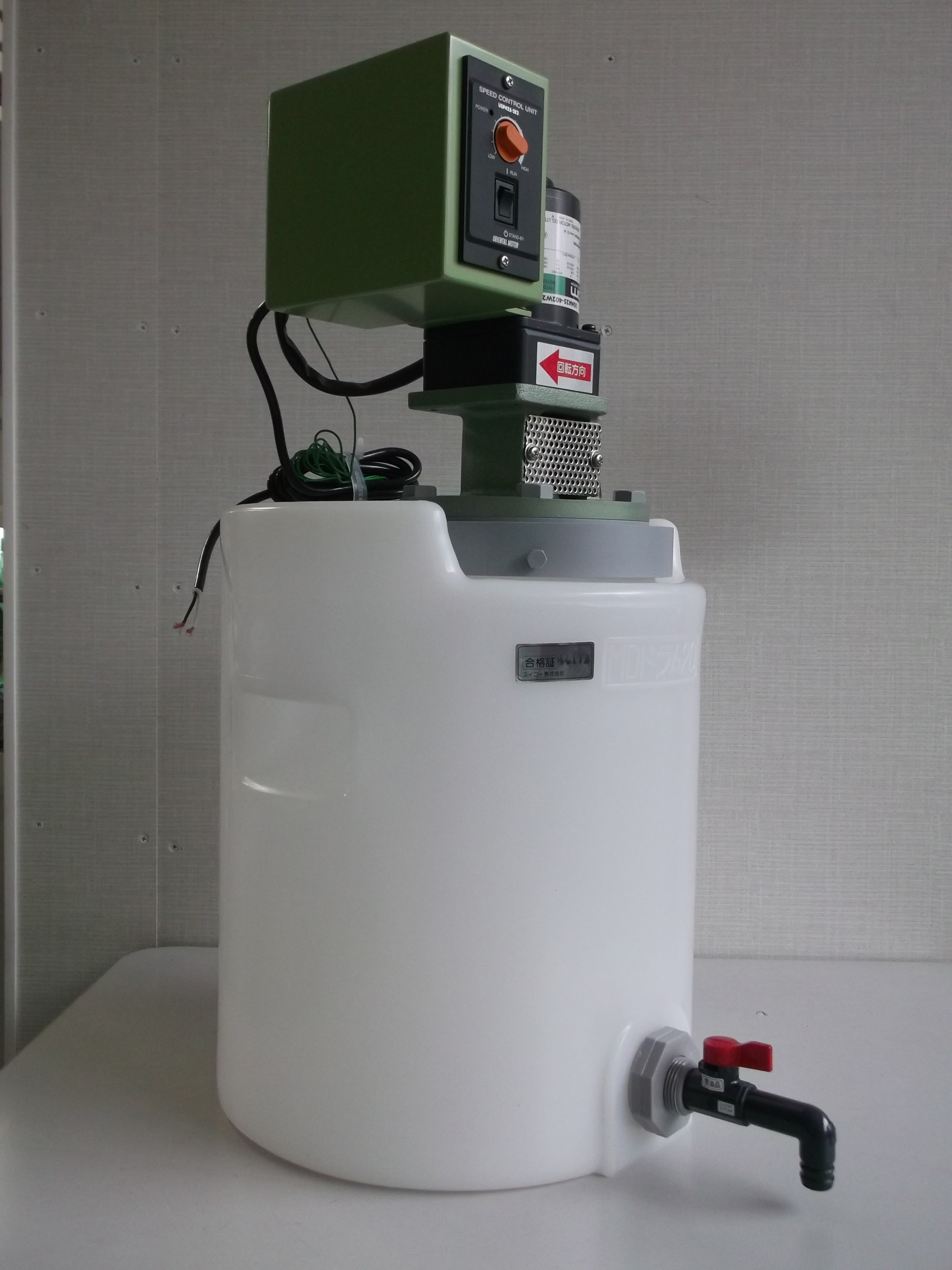

  • MDドラム20L + KM型側面写真

    MDドラム20L + KM型側面写真

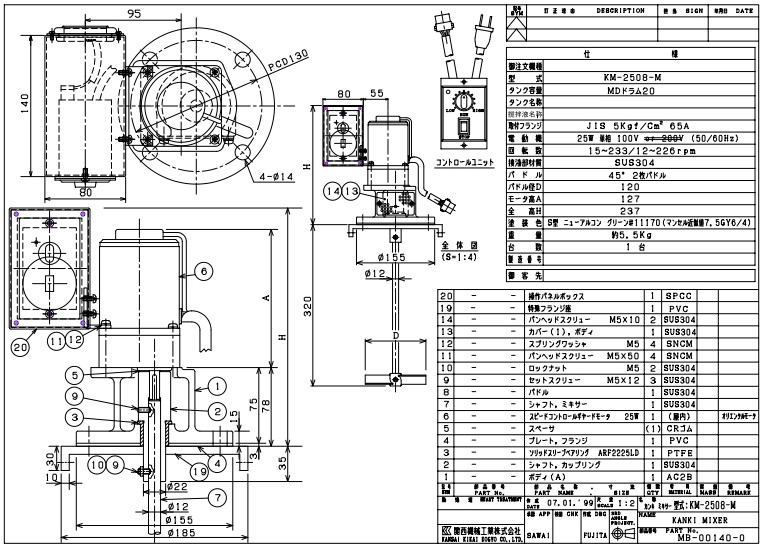

  • KM-2508-M

    KM-2508-M
    攪拌機 + 特殊フランジ

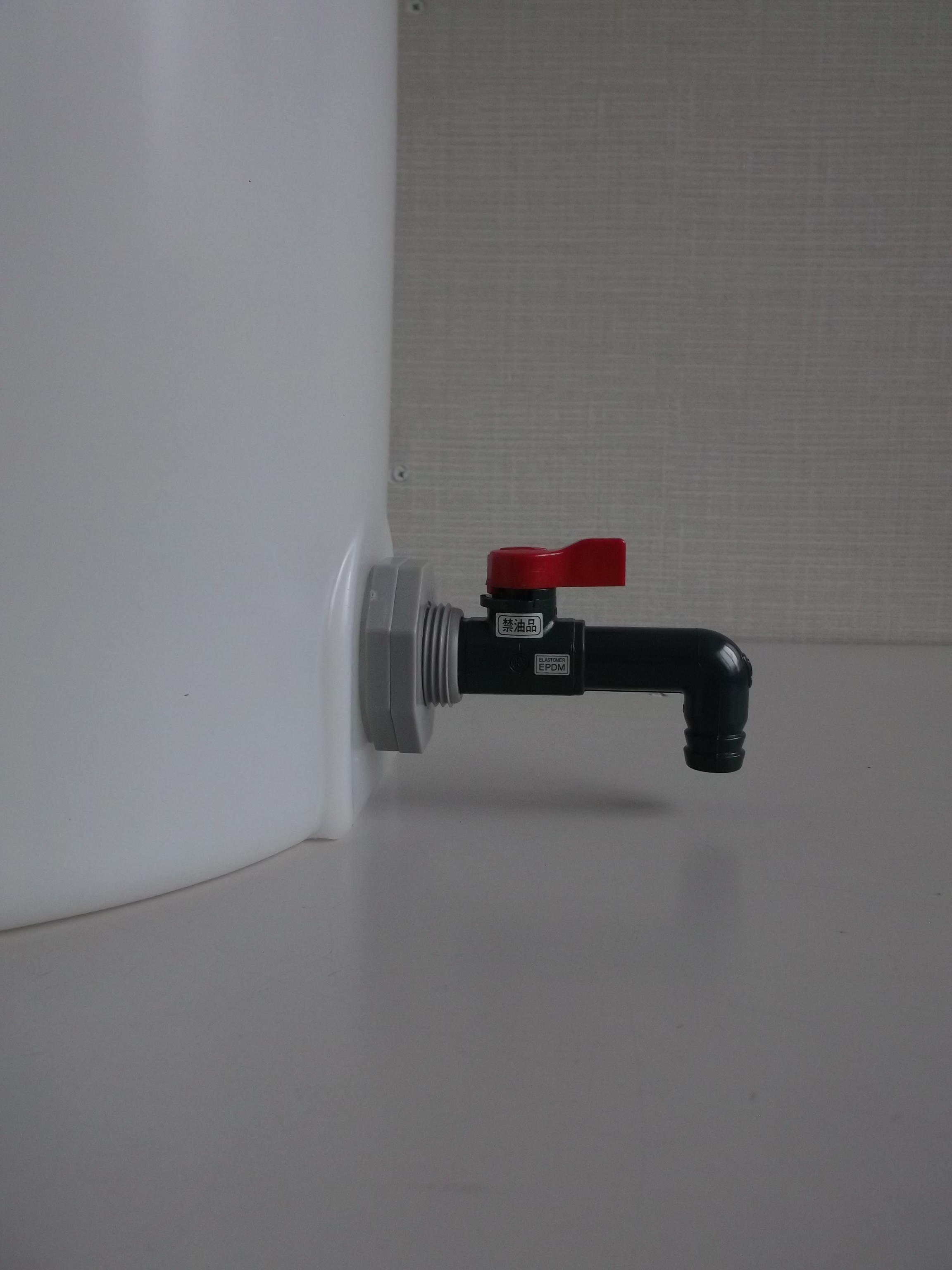

  • 排出口拡大写真

    排出口拡大写真
    (フィッティング + ラブコック)

付属のスピードコントローラ操作ボックスにより、回転数の制御も可能です。液質、液量、撹拌目的に応じた回転数に調整可能です。(単相100V、プラグ付コード2m、屋内用)

撹拌パドルは内容液及び撹拌目的に応じて、径の変更も可能です。(お打合せによる)

MDドラム20L内の液の排出は攪拌機を取り外した上で、ハンドホールよりポンプなどで排出するか、MDドラム側面最下部にフィッティング+ラブコック取付を標準装備。タンク天板部に撹拌状況確認の為の開口穴あけを標準装備。

なお、30L 程度〜 50L の液の撹拌には、MD ドラム50L+攪拌機のセット販売も対応可能です。

20L、25LのSUS型タンク+撹拌機のセットも発売中です。詳細は下のページを御覧下さい。

モノタロウでもこの製品を販売しております。こちらからご覧ください。


動画
【取付簡単なMD ドラム20・撹拌機ユニットのセット方法動画】

ご注意事項

  • MDドラムは底部傾斜タンクではありません。排出方法により残液が生じます。
  • 塩酸など撹拌によりガスが発生する液には使用しないで下さい。ガスが漏れ出ます。
  • 液の排出後は攪拌機をタンクから取り外して下さい。タンクが転倒する可能性があります。
  • タンク:乳白色につき、内容液により液量が見えにくい場合があります。
  • オプションで撹拌状況確認用に天板部穴あけ加工も対応可能。
  • フィッティング取付時、パッキンの隙間より液が漏れ出る可能性があります。

デモ機貸出します!

※詳細は右記PDFをご参照ください。 デモ機貸出について
※仕様は上記及び下記カタログ、図面にてご確認ください。
カタログ・資料ダウンロード
カタログ 図面データ
小型攪拌機付MDドラム20L PE製タンク MDドラム20L
カタログ PDF図面データ
図面データ
図面データ
MDドラム20L用撹拌機 KM-2508-M 攪拌機付MDドラム20L ユニット
PDF図面データ PDF図面データ

底部傾斜タイプ ポリエチレン製低残量タンク KCT型 50L 100L 200L

小型撹拌機付SUS製20L・25Lタンクユニット 新発売!!   50L以上はこちら

MDドラムをSUS304製にしたユニットを製品化!

デモ機貸出します!

※詳細は右記PDFをご参照ください。 デモ機貸出について
※仕様は下記及び下記カタログにてご確認下さい。
  • 40℃以上の液に
  • ポリエチレン製では使用できない液に
  • タンク内外面バフ研磨(標準)
  • タンク内部確認用窓付
  • 撹拌機も全てSUS製に対応可能

持ち運びも出来て、撹拌機の据付も簡単!実験用等、幅広い用途でご使用頂けます。
用途に合わせてカスタマイズもできます。

    SUSタンク20L+KM型撹拌機
    SUSタンク20L+KMC型撹拌機
    内部確認用窓

    SUSタンク20L+KM型撹拌機
    スピードコントローラーボックス付

    SUSタンク20L+KMC型撹拌機
    インバータボックス付

    内部確認用窓

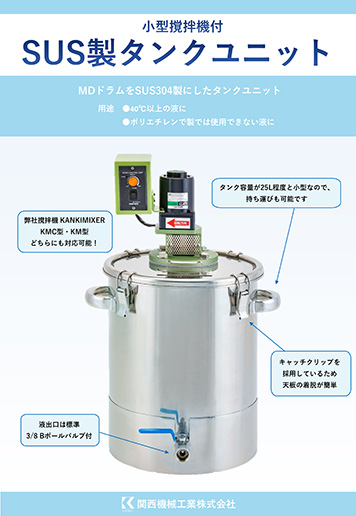

  • カタログ
    カタログ(仕様例)
  • カタログ

    カタログ(仕様例)
