納入事例

※写真をクリックすると大きい画像が見られます。

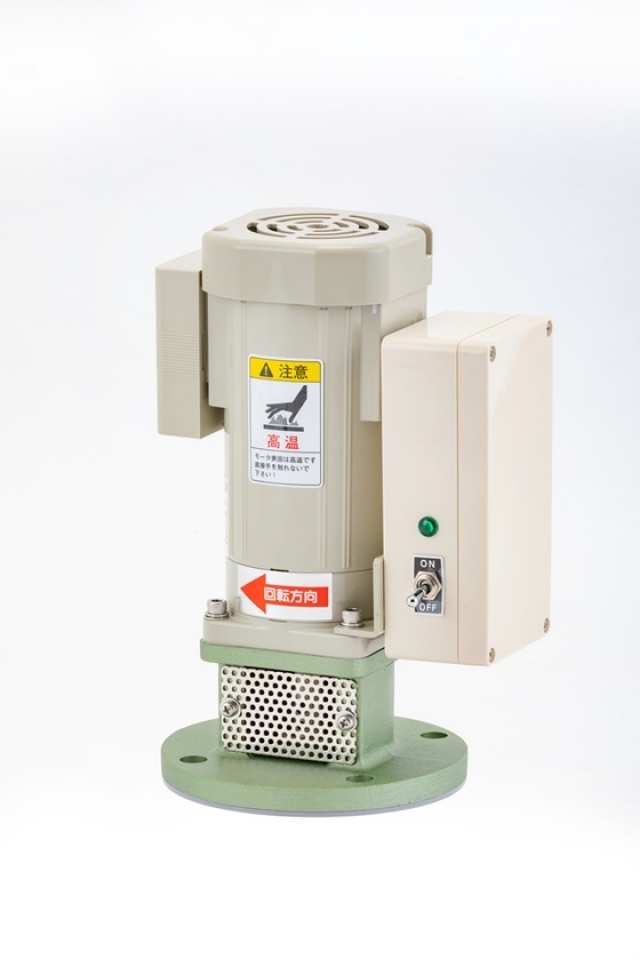

攪拌機用スイッチBOXを作成しました

  • 攪拌機用スイッチBOXを作成しました
従来、攪拌機をON・OFFにする場合は電源からプラグの抜き差し・電源盤での操作、
もしくはON・OFF操作が可能なインバータやスピードコントローラを取り付ける必要がありましたが、

KM型・KMC型用のオプションとして簡単にON・OFFを切り替えられるスイッチBOXを作成致しました。

かくはん機の横に取り付けた状態で出荷しますので、面倒な結線作業は省略できます。

※写真はKMC-1008(屋内単相100V仕様・ケーブル及びプラグ付)です。

ご使用の環境に合わせ、三相200Vでの対応も可能です。(三相電源用のケーブルは付属しますが、端末処理は行いません)

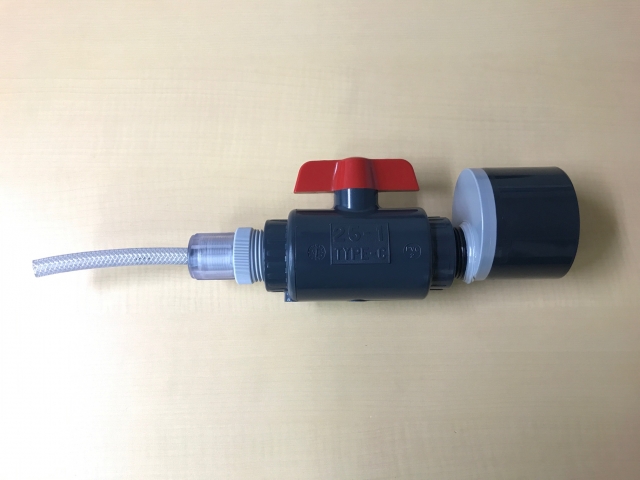

KCTタンクの液出口はホース接続も可能です!

  • KCTタンクの液出口はホース接続も可能です!
KCTタンクの液出口は標準50Aですが、偏芯レジューサにより小口径へ変更も可能です。さらには写真のようなホース継手を使用して、PVCブレードホース出口への変更も可能です。ホース径はφ4×φ9、φ6×φ11などがあり、他のホース径も対応可能です。

攪拌機付KCTタンク用台車を納入しました!

  • 攪拌機付KCTタンク用台車を納入しました!

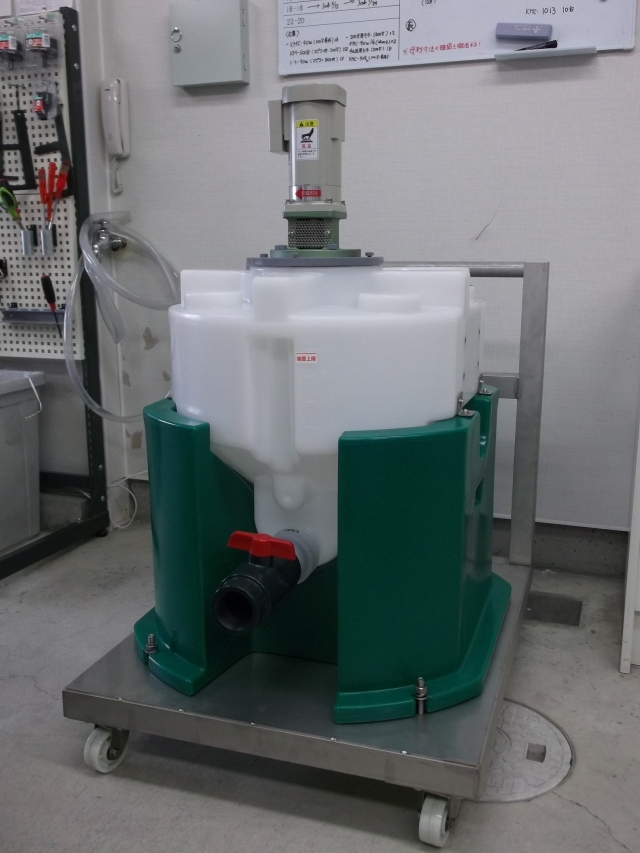

ご好評いただいておりますKCTタンク用台車を発売しました。
さっそく4台ご注文いただきました!!

SUS製とSS製2種類ご用意しています。
写真はSUS製です。
タンクのアンカー座を使用し、台車とタンクを固定します。
台車の後輪にはロック機構があるので、タンクを台車に載せたまま撹拌もできます。

その他の仕様でご希望のタンク液出口の高さに合わせるため、キャスターの大きさを少し大きくして納入したこともあります。
このように、ご要望になるべくお応えできるようオプション品にも対応しています。

【FRPライニング】ご要望に合わせて、オプションで攪拌機の接液部材質を変更できます

  • 【FRPライニング】ご要望に合わせて、オプションで攪拌機の接液部材質を変更できます

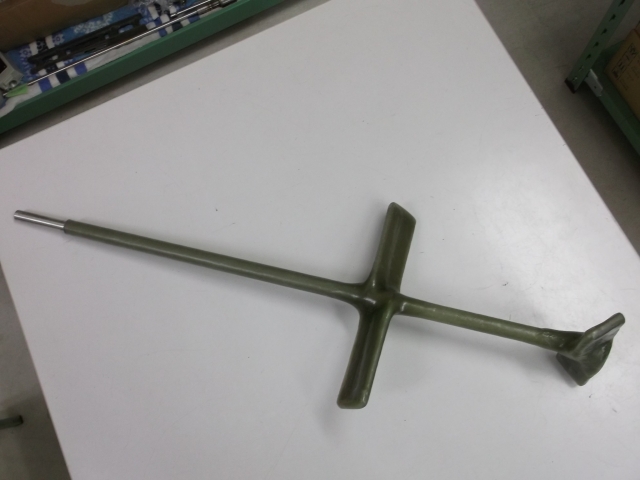

ユーザー様のご要望で、多種の液の実験撹拌用にSUS304のシャフト、パドルにFRPライニングの依頼があり、対応させて頂きました。ユーザー様での使用状況も良好で、リピートでの複数台購入も検討中とのことです。
撹拌機の標準接液部材質はSUS304ですが、内容液によりSUS316、チタン等材質を変えたり、ゴムライニングやPVCコーティング、ETFE(テフロン)コーティング等多種類対応しております。

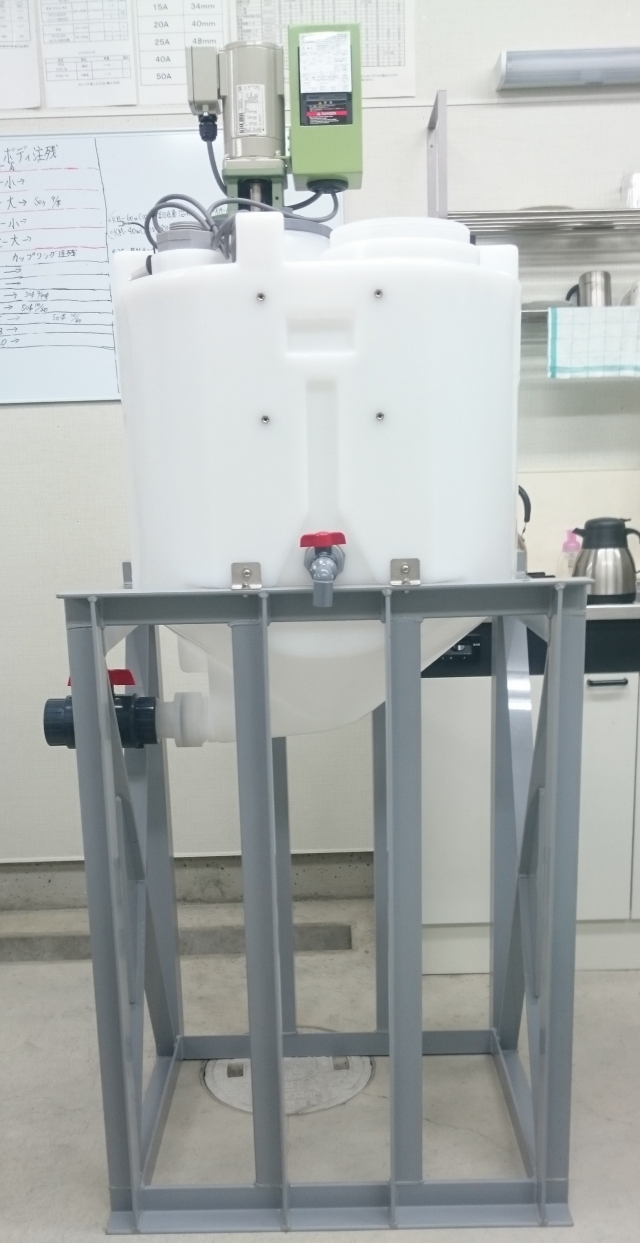

攪拌機付タンクユニットKCTの特注架台を納入しました!

  • 攪拌機付タンクユニットKCTの特注架台を納入しました!
ユーザー様より、底部架台を高くして、撹拌後の排出した液を台車付容器に入れやすくしたい、との御依頼を頂きました。(攪拌目的:廃水の凝集)
従来、KCTタンク専用のPE製架台しかなく、高さの変更もできませんでした。
弊社で検討した結果、特注でPVC製の架台を用意し、撹拌機の運転中も振動の少ない頑強な架台になりました。試運転の結果も問題ありませんでした。納入後もユーザー様より高評価を頂きまして、リピートもしくはタンク容量を大きくしたバージョンのお話も頂いております。
様々な特殊仕様にも可能な限りご対応致します。

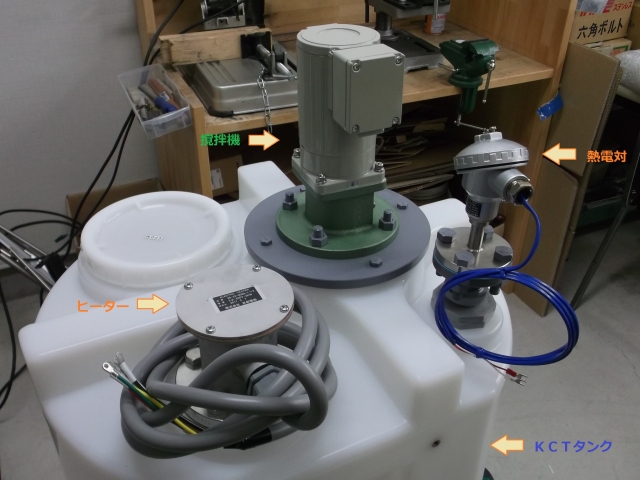

攪拌機付タンクユニットを多数販売しておりますが、ヒーター付のご注文も増えてきました!

  • 攪拌機付タンクユニットを多数販売しておりますが、ヒーター付のご注文も増えてきました!
  • 攪拌機付タンクユニットを多数販売しておりますが、ヒーター付のご注文も増えてきました!

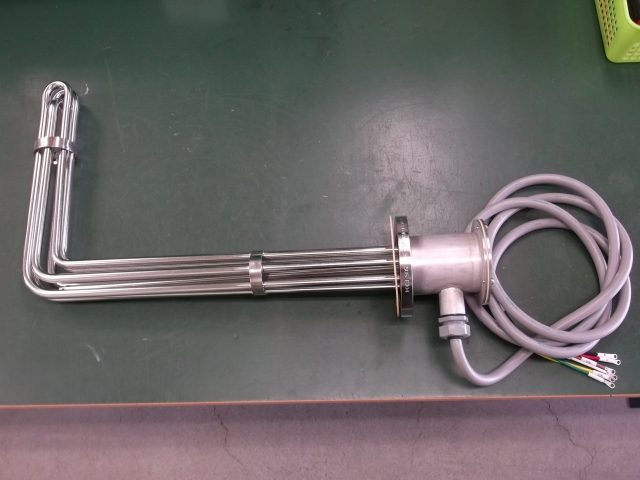

小型撹拌機付タンクユニット KCT型やHT型に、ヒーターを付けて多数納入しております。
ヒーター取付用架台は不要。タンクに直接取付けできるので、簡単に装着できます。
医薬品、ゲル槽(食品排水、化学排水、染色排水)、メッキ液、洗剤等様々な液に使用可能です。
また、ヒーターは冬のみ使用し、液温を年中均一に保つ等の用途でもご使用頂いております。
標準材質はステンレスですが、ご要望に合わせてコーティング(例:PFA)も対応可能です。

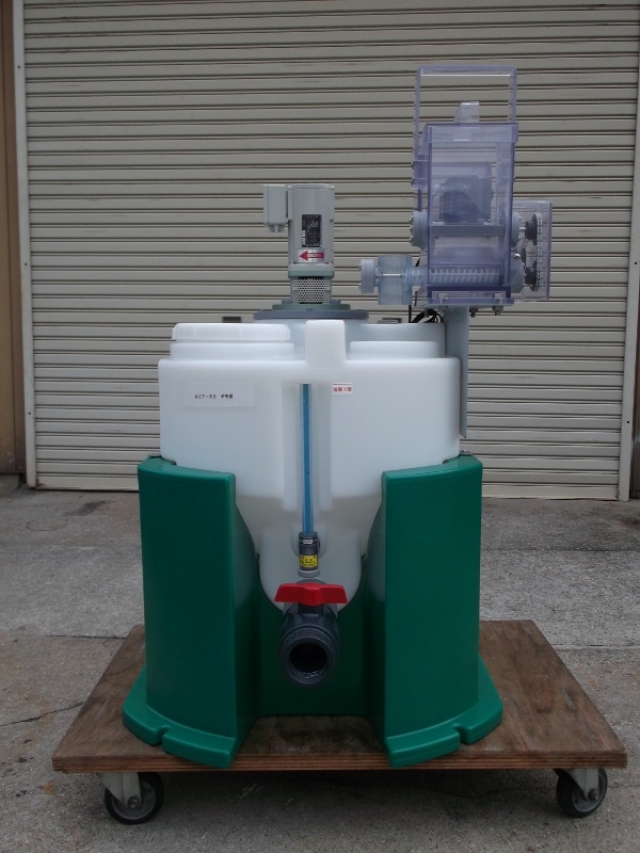

低残量樹脂製(ポリエチレン製)水槽、攪拌機ユニットKCT型の側面を活用し、粉体定量供給機の搭載が可能です!!粉体の溶解や凝集に攪拌機付タンクユニット納入で、手間なく早く運転可能!新型で撹拌効率UP!

  • 低残量樹脂製(ポリエチレン製)水槽、攪拌機ユニットKCT型の側面を活用し、粉体定量供給機の搭載が可能です!!粉体の溶解や凝集に攪拌機付タンクユニット納入で、手間なく早く運転可能!新型で撹拌効率UP!
  • 低残量樹脂製(ポリエチレン製)水槽、攪拌機ユニットKCT型の側面を活用し、粉体定量供給機の搭載が可能です!!粉体の溶解や凝集に攪拌機付タンクユニット納入で、手間なく早く運転可能!新型で撹拌効率UP!

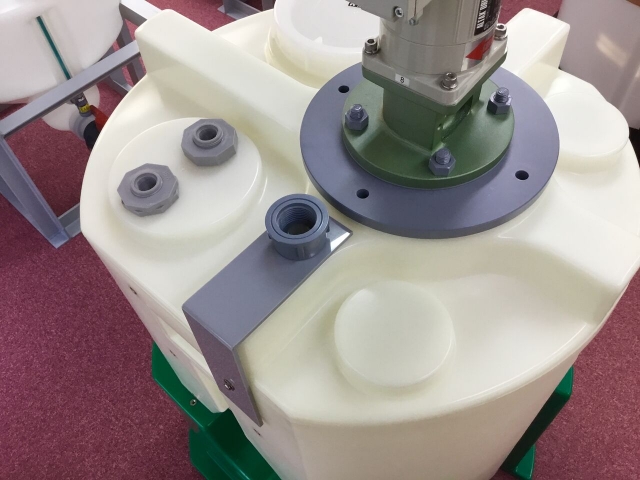

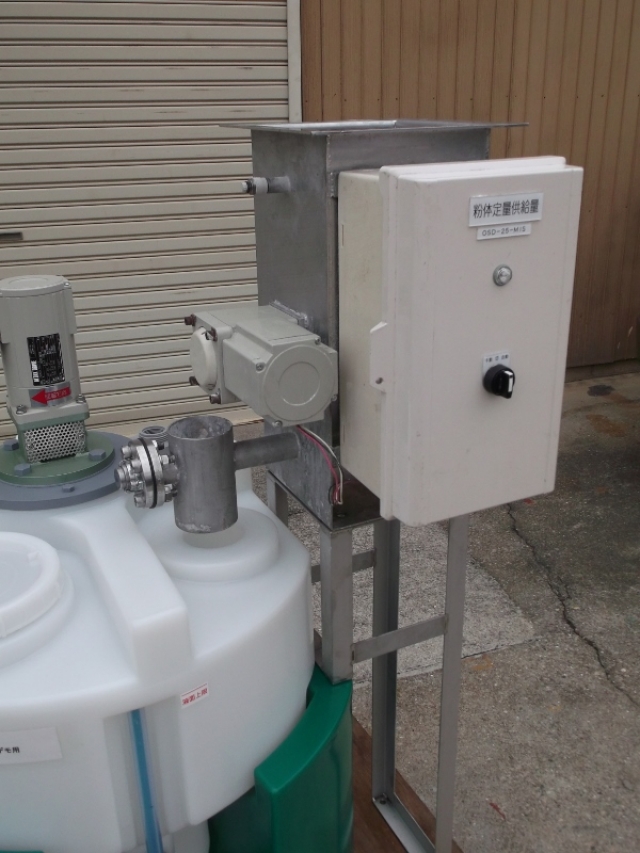

完全液出しのポリエチレンタンク、攪拌機付ユニットKCT型に、定量での粉体投入が可能な粉体供給機を搭載できます。タンク側面のインサートナットに架台を取付する供給機もあります。粉体の供給や溶け方にムラがある、人を使って粉を投入する時間がない等の解消に、本ユニット製品を是非ご活用下さい。
撹拌機その他製品一覧

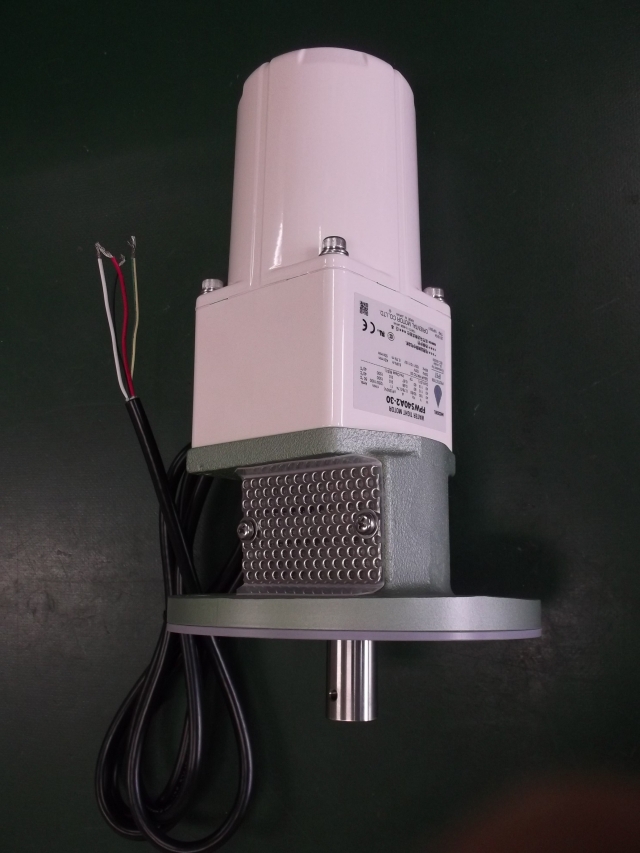

防水、防塵対策も可能な撹拌機!コンパクト竪型撹拌機カンキミキサーは、可能な限り特殊仕様にも対応します!

  • 防水、防塵対策も可能な撹拌機!コンパクト竪型撹拌機カンキミキサーは、可能な限り特殊仕様にも対応します!
  • 防水、防塵対策も可能な撹拌機!コンパクト竪型撹拌機カンキミキサーは、可能な限り特殊仕様にも対応します!

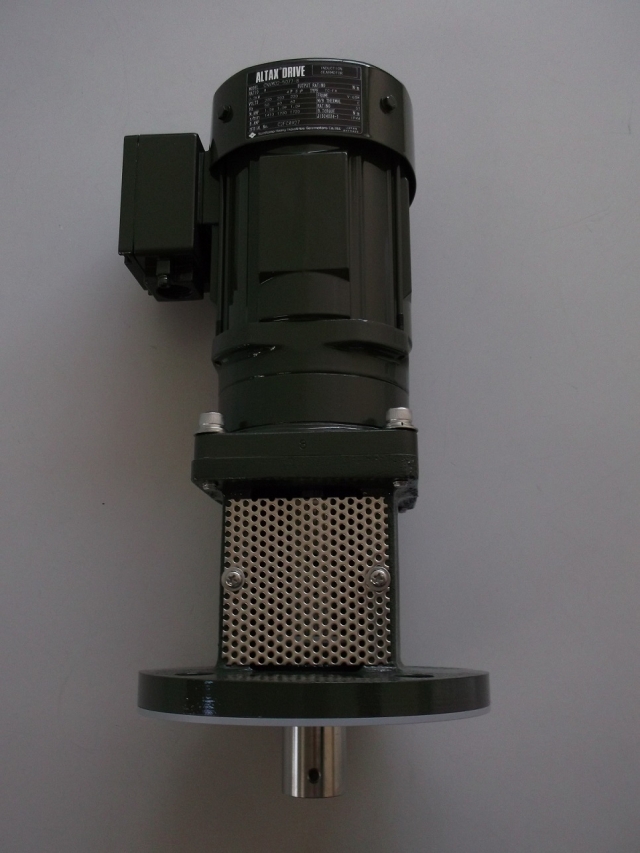

防水、防塵用攪拌機のご要望があり、納入しました。
モータを防水、防塵仕様に変え、撹拌機本体のパンチングカバー部に、防塵シートを取付ております。
その他、指定色や熱帯通過処理等々・・・KANKI MIXERは特殊仕様にも対応しておりますので、是非ご使用下さい。

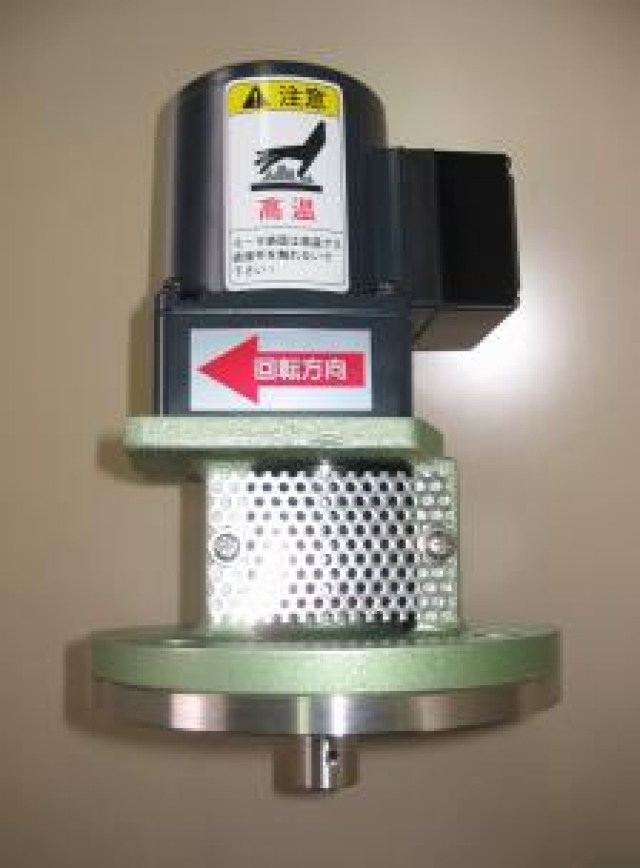

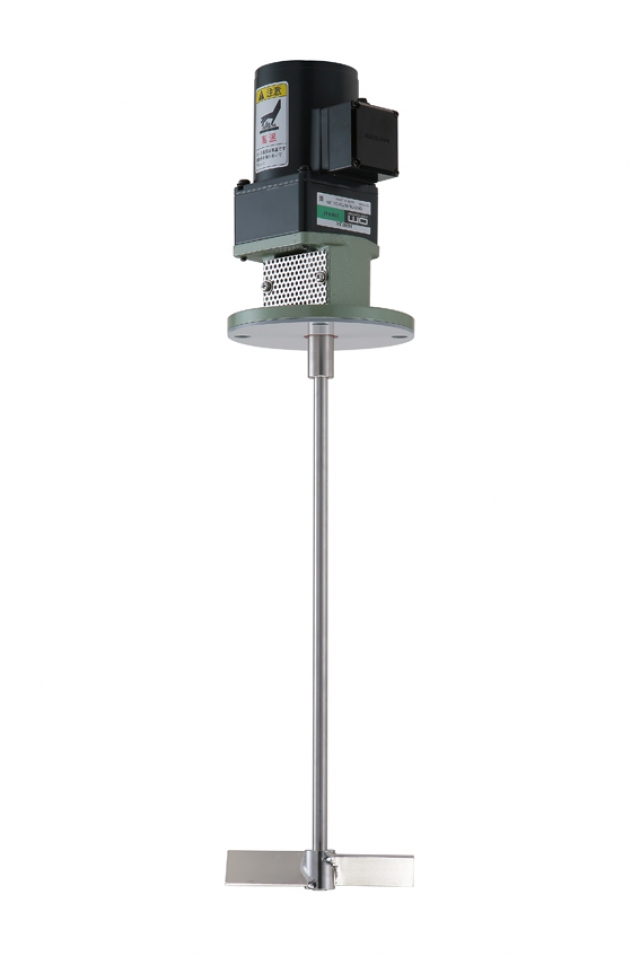

KM型撹拌機の標準仕様は右の画像です。
撹拌機はこちら

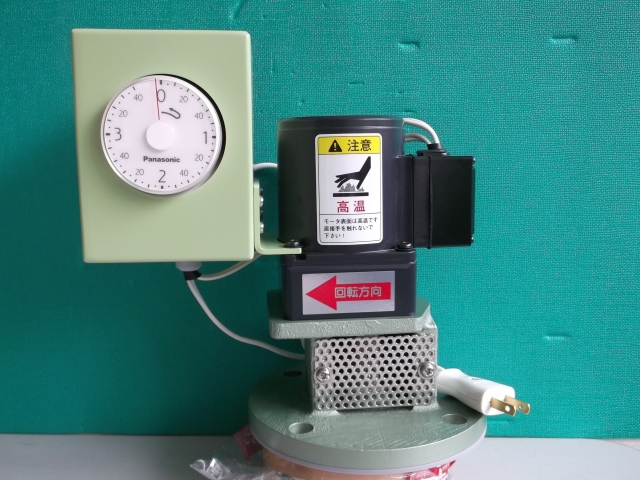

すぐに使用可能!便利なタイマーボックス(鋼板製)付攪拌機の選定も可能です!

  • すぐに使用可能!便利なタイマーボックス(鋼板製)付攪拌機の選定も可能です!
撹拌機のモータ横にタイマーが取付けられます。単相100V屋内仕様であれば対応可能です。
3時間タイマーと11時間タイマーがあり、実験用におすすめです。
攪拌機についてはKMC型及びKM型をご覧ください。

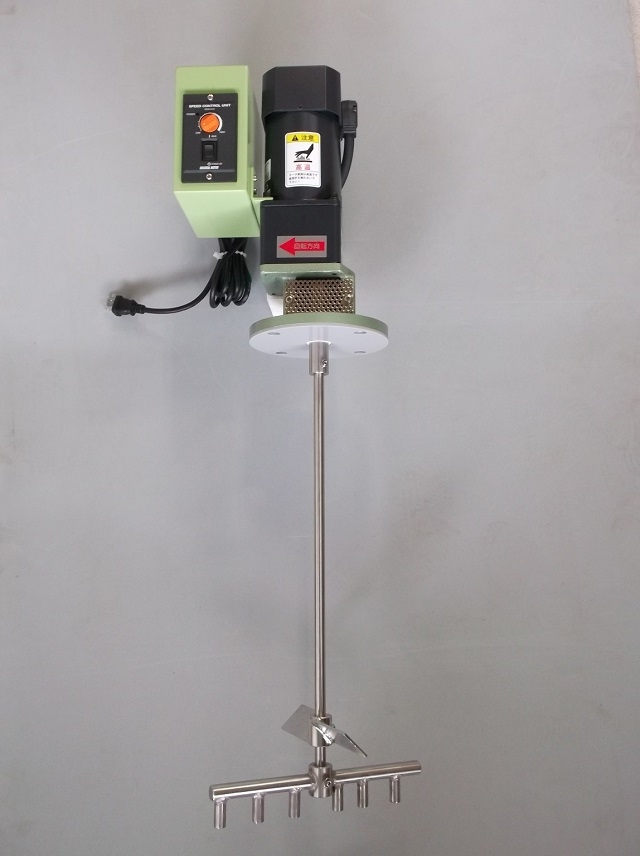

KM型撹拌機のくし型撹拌翼仕様です。特殊な撹拌翼の選定も、可能な限り実施します

  • KM型撹拌機のくし型撹拌翼仕様です。特殊な撹拌翼の選定も、可能な限り実施します
ペール缶20Lで、スラリーが多く粘性も高い液の撹拌に、KANKI MIXER KM−9008を使用しました。下段のくし型パドルでスラリーをほぐし、上段のパドルで撹拌しています。回転数を制御できるスピードコントローラーとコントロールBOXをセットしています。

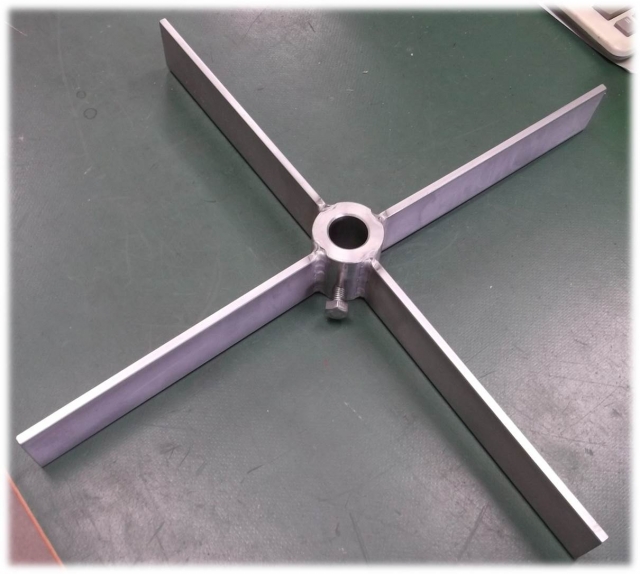

SUS304製の直角攪拌翼です。他の材質でも対応可能。

  • SUS304製の直角攪拌翼です。他の材質でも対応可能。

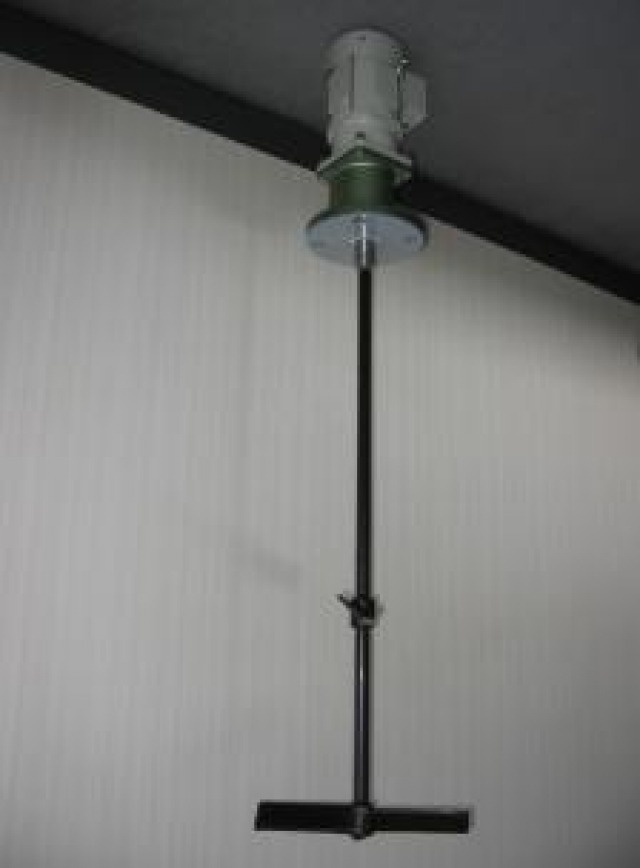

弊社のかくはん羽根は通常45°傾斜2枚パドルですが、撹拌用途に応じて直角パドルも製作致します。
材質は弊社標準SUS304ですが、ご希望に合わせて製作します。

かくはん機本体(ボディ)及びギヤードモータの指定塗装対応も可能です。

  • かくはん機本体(ボディ)及びギヤードモータの指定塗装対応も可能です。
ご指示頂ければ、指定色での本体及びギヤ−ドモータの塗装色変更も対応可能です。

撹拌機の接液部材質をETFEコーティングに変更可能です。

  • 撹拌機の接液部材質をETFEコーティングに変更可能です。
  • 撹拌機の接液部材質をETFEコーティングに変更可能です。
内容液によりSUS304ですと腐食する場合、写真のようなコーティングにより耐食性を高めることが出来ます。お客様のご指示により、ETFEコーティングで膜厚も通常より厚くしたものを納入しております。その他のライニング、コーティングも各種対応出来ます。

建設現場や仮設の設備に便利!人手や人的コストも削減。高分子凝集剤自動給粉装置。撹拌機もご用意出来ます!

  • 建設現場や仮設の設備に便利!人手や人的コストも削減。高分子凝集剤自動給粉装置。撹拌機もご用意出来ます!
  • 建設現場や仮設の設備に便利!人手や人的コストも削減。高分子凝集剤自動給粉装置。撹拌機もご用意出来ます!

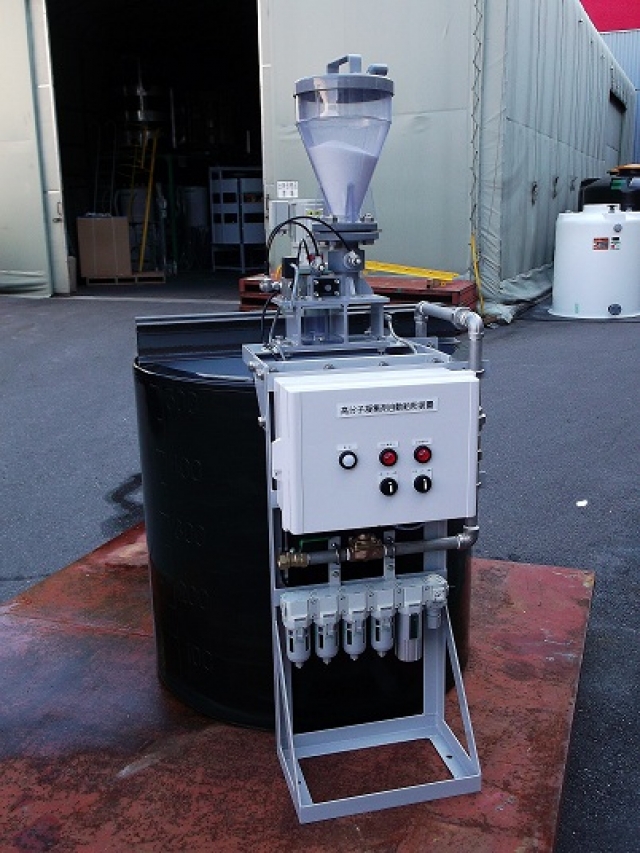

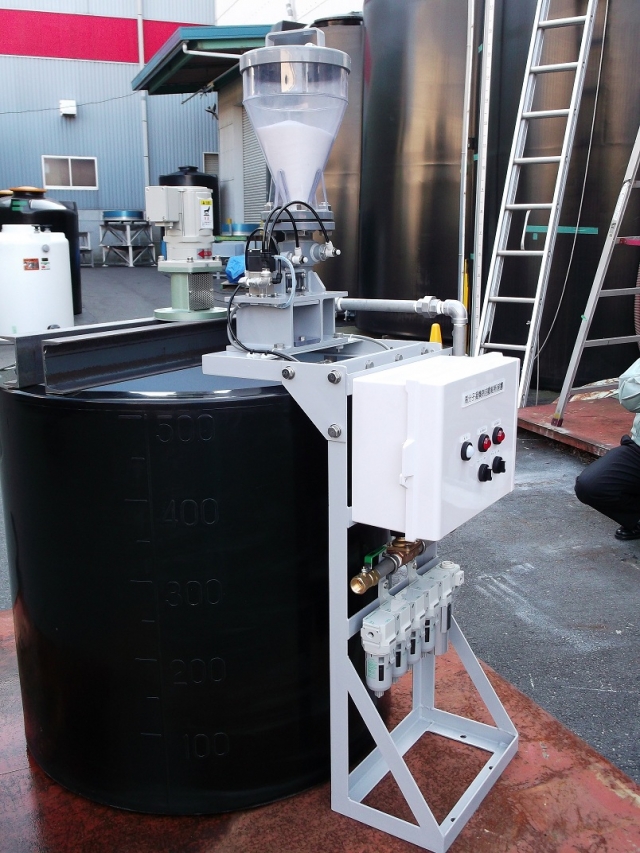

既設のタンクに取付簡単。建設現場や仮設の設備用として。人的コストの削減、人手不足の解消にも。撹拌機も各種ご用意可能です。
既設タンクの寸法、ポンプの引抜量(1時間あたりの量で構いません)をご確認下さい。タンクの寸法により対応可能な範囲があります。お気軽にご相談ください。

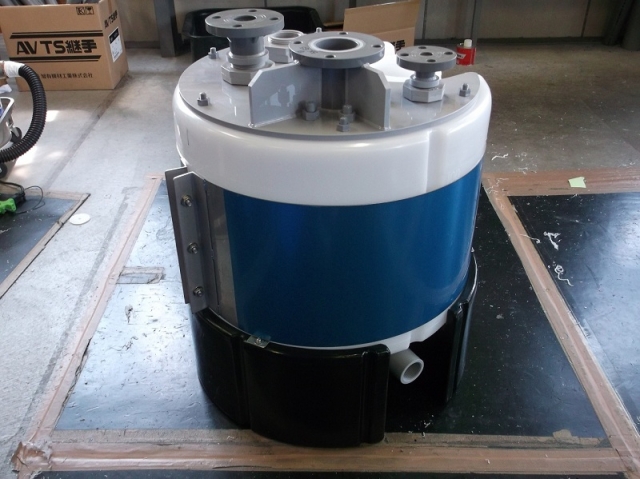

HT型タンクにSUS304製補強枠付で納入しました!上部天板部は撹拌機の搭載が簡単に出来る 取付座をご用意!

  • HT型タンクにSUS304製補強枠付で納入しました!上部天板部は撹拌機の搭載が簡単に出来る 取付座をご用意!
攪拌機付の小型タンクHT型にステンレス製補強枠を取付けました。お客様より、鉄製枠では腐食の心配があるとのことで材質変更しました。液の条件により枠付対応も可能です。なお、写真は枠に青色の保護シートがついています。

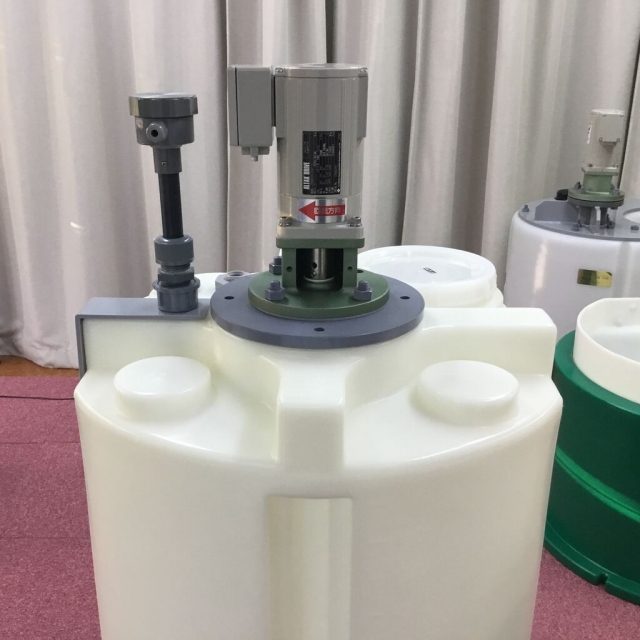

撹拌機付PE製薬液タンクユニットHT型の液面計付を納入しました。

  • 撹拌機付PE製薬液タンクユニットHT型の液面計付を納入しました。

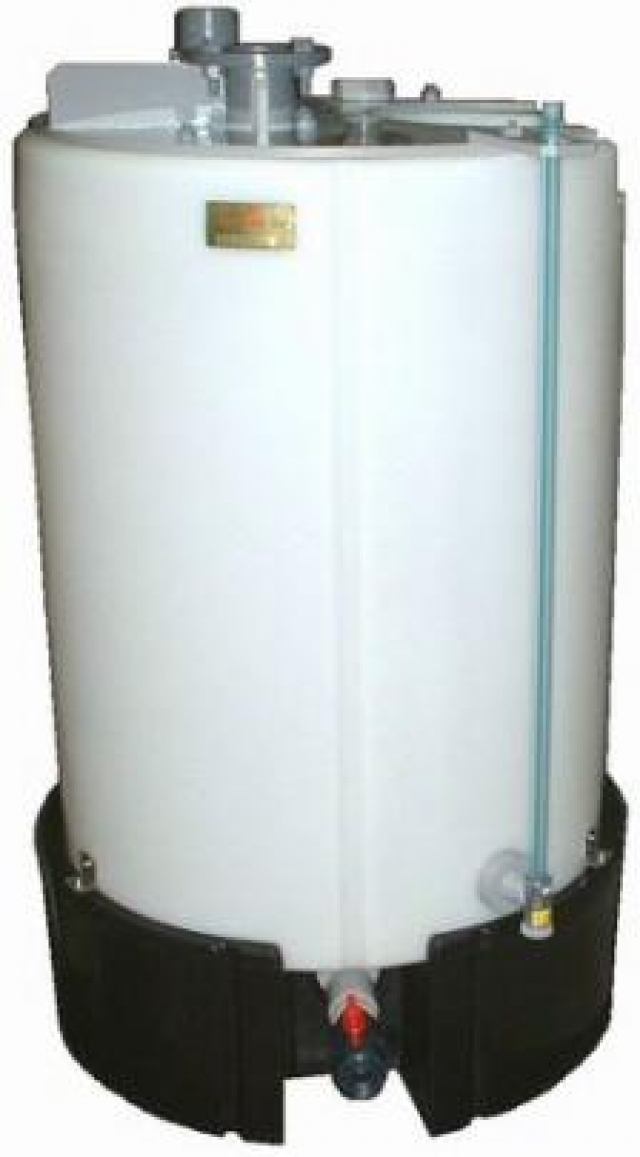

以前より、ご要望が有りましたHT型タンクの液面計付を発売中です。
今回HT-300用にて納入が決まりました。
パイプ内に浮玉が入っており液位の目視確認が可能になりました。

リング付パドルの攪拌機をご注文頂きました。ユーザー様ご指定の攪拌翼です。

  • リング付パドルの攪拌機をご注文頂きました。ユーザー様ご指定の攪拌翼です。

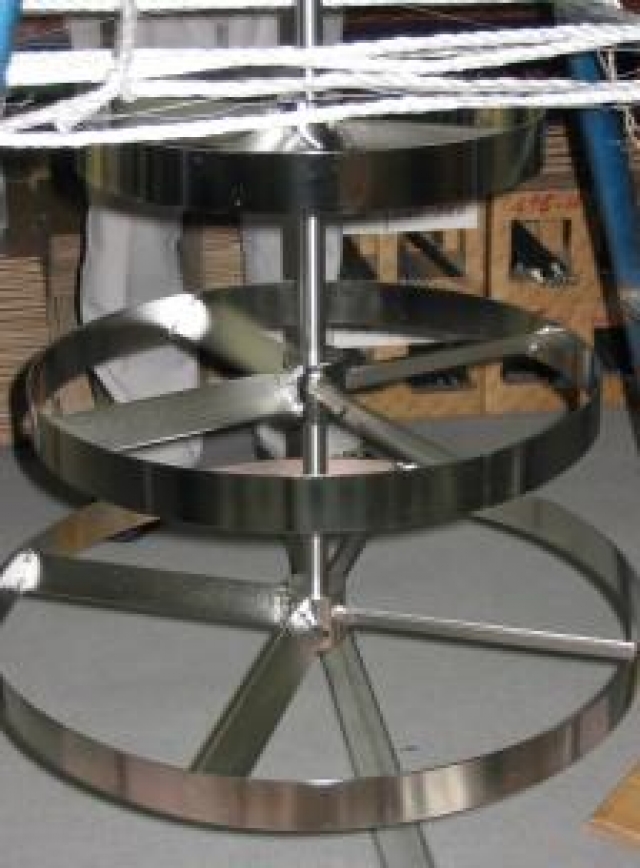

0.4kwタイプの特注(ユーザー様ご指定による)のかくはん機をご注文頂きました。4枚パドルの周囲にリングを取付けました。パドル段数は3段です。

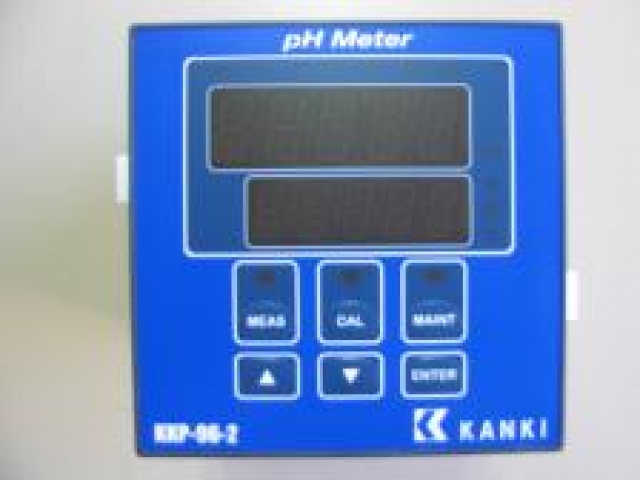

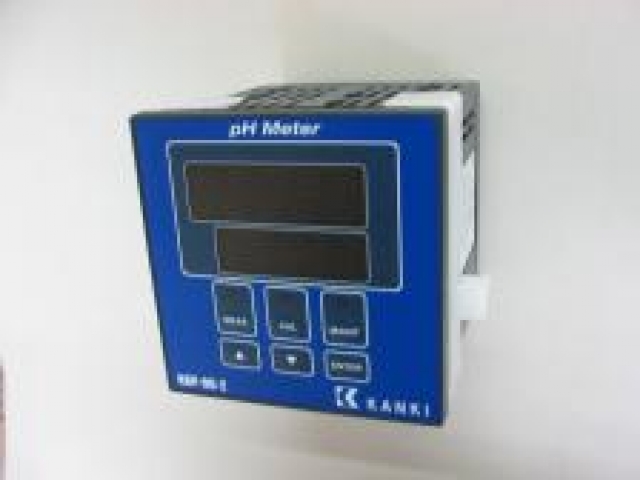

KANKI pH計 KKP-96-2他、ポンプ類も現地交換しました。(既設のPE製水槽や攪拌機も取換予定です)

  • KANKI pH計 KKP-96-2他、ポンプ類も現地交換しました。(既設のPE製水槽や攪拌機も取換予定です)
  • KANKI pH計 KKP-96-2他、ポンプ類も現地交換しました。(既設のPE製水槽や攪拌機も取換予定です)
この程、京都市内にて既設pH計及び記録計、SUS製自吸ポンプの入替工事込みのお話を頂き、交換作業を終えました。
KANKI工業用pH計KKP-96-2は、4点の制御出力を装備し、制御と警報の組合せにより、プロセスに最適なpH制御を実現します。
また、時分割比例制御により、オーバーシュートを抑制します。
pH計についての詳細仕様は、KANKI担当あてに一報下さいますようお願致します。

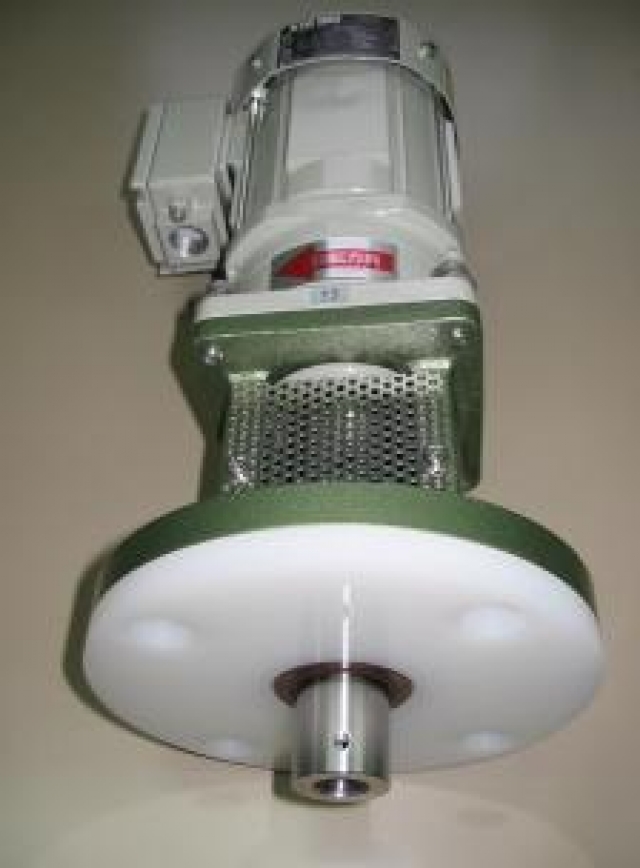

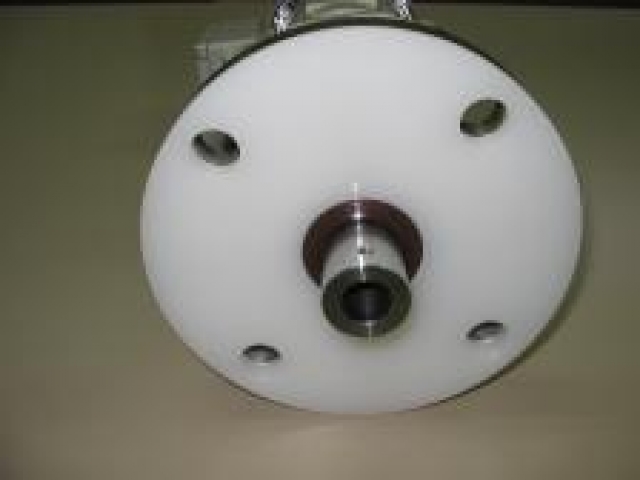

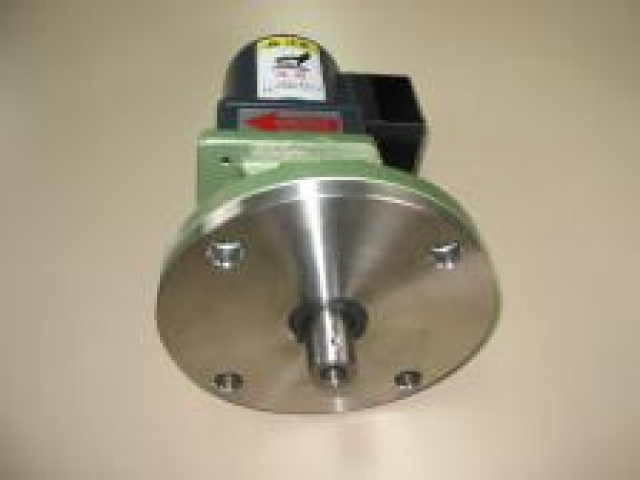

カンキミキサーのPPフランジ対応(オプション)

  • カンキミキサーのPPフランジ対応(オプション)
  • カンキミキサーのPPフランジ対応(オプション)
攪拌機の取付フランジ面にポリプロピレン(PP)加工をしています。80℃程度まで液温が上がるが、PVCはダメ、SUSでは腐食するなどの場合に、PPフランジという選択肢もございます。攪拌する内容液により対応致します。

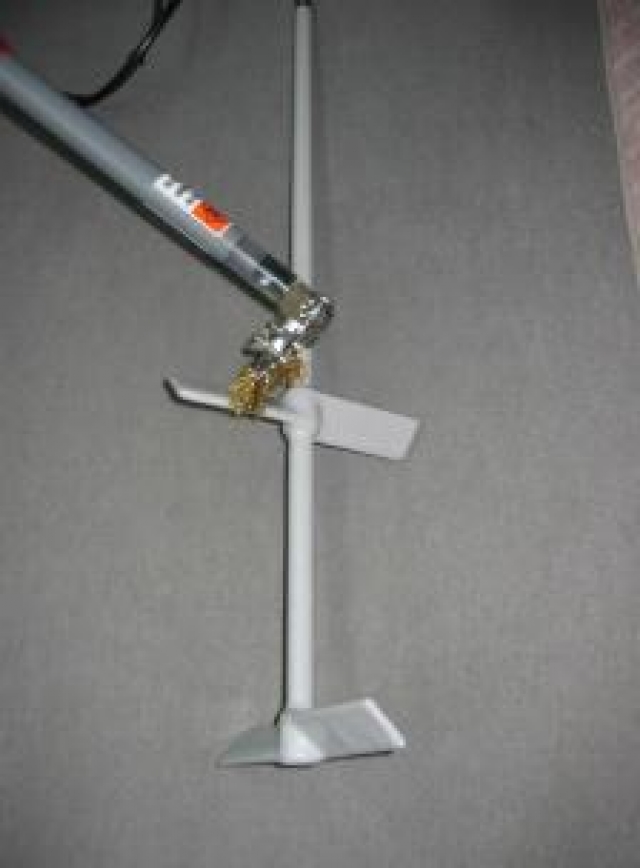

シャフト・パドルのピンホール検査(ポリエチレンライニング)

  • シャフト・パドルのピンホール検査(ポリエチレンライニング)
  • シャフト・パドルのピンホール検査(ポリエチレンライニング)

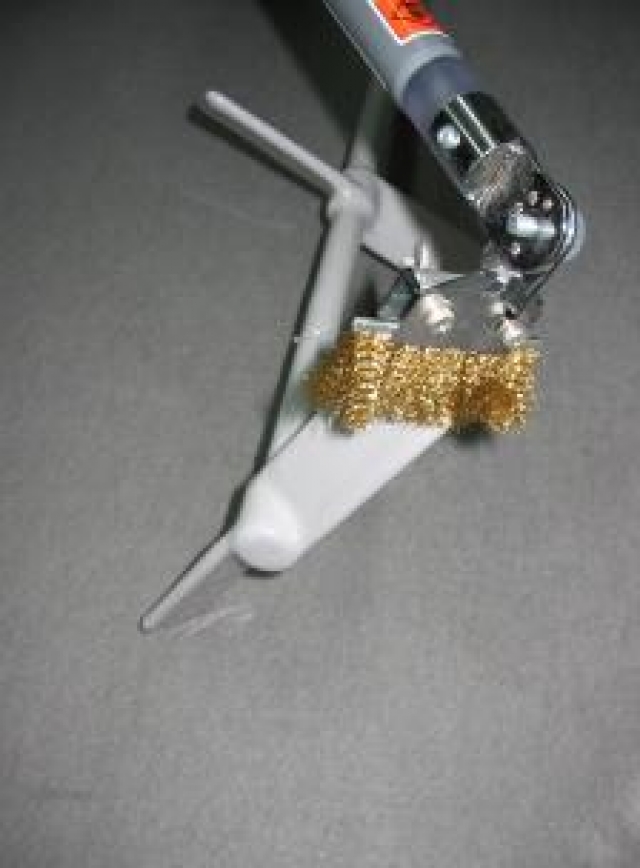

接液部をポリエチレン(PE)ライニング加工したシャフト及びパドルですが、微小な穴(ピンホール)が無いかを確認する必要があります。ピンホール検知器を使用し、写真の様に検査を済ませてから出荷しています。

高温の液体かくはんにもカンキミキサー撹拌機が対応できます。

  • 高温の液体かくはんにもカンキミキサー撹拌機が対応できます。
  • 高温の液体かくはんにもカンキミキサー撹拌機が対応できます。
薬品の撹拌による反応熱やエマルジョン装置用など、高温の液体にも使用可能なかくはん機を発売中です。フランジはSUS製(PP製も可能)。シールはバイトンのオイルシールを採用のため、高温にも対応可能。また、安全増防爆モータ対応もできます。仕様によっては、短納期での納入も可能です。

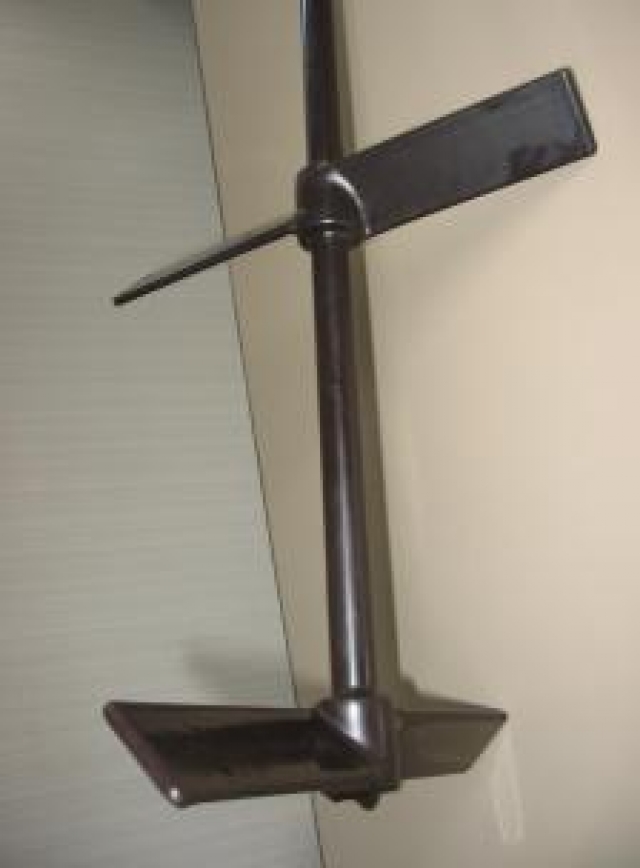

小型撹拌機(かくはん機)用シャフト・パドルのライニング

  • 小型撹拌機(かくはん機)用シャフト・パドルのライニング
  • 小型撹拌機(かくはん機)用シャフト・パドルのライニング

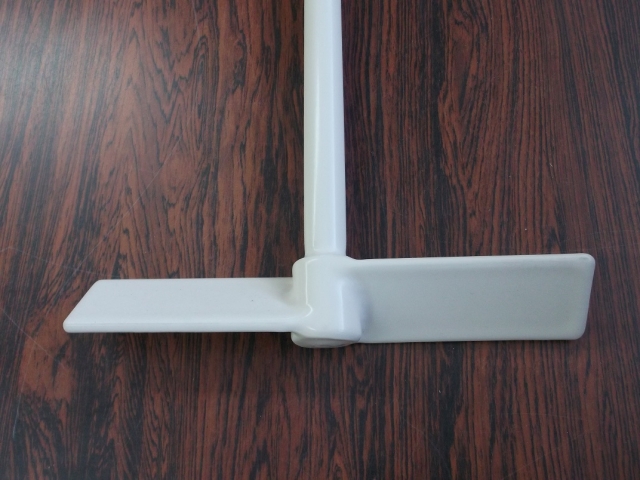

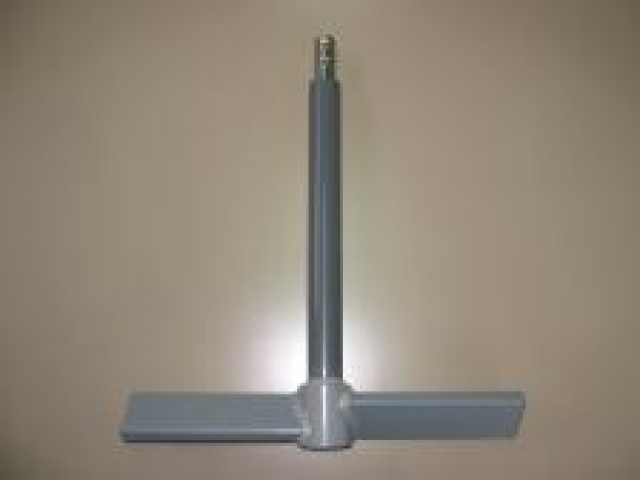

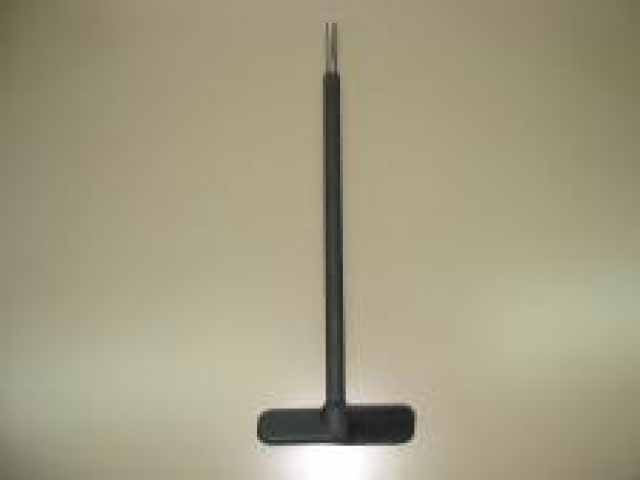

撹拌機用シャフト及びパドルのゴムライニング及びPVCライニングです。使用する薬液・内容液により対応可能です。一部のゴムライニングについては在庫があり、短納期で納入出来ます。

次亜塩素酸タンク用のかくはん機(ポリエチレンライニング仕様)

  • 次亜塩素酸タンク用のかくはん機(ポリエチレンライニング仕様)
  • 次亜塩素酸タンク用のかくはん機(ポリエチレンライニング仕様)

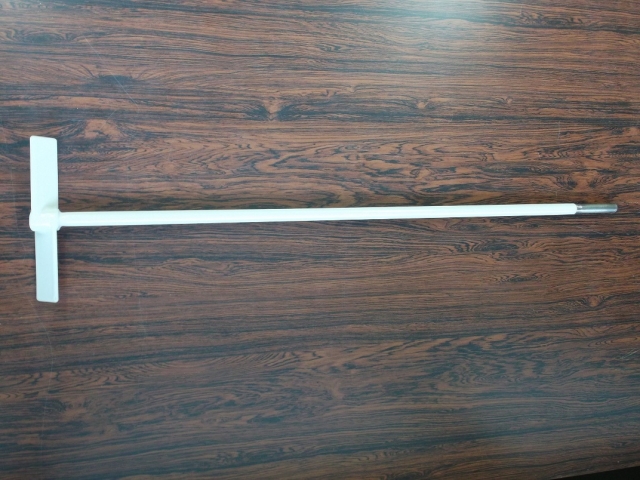

次亜塩素酸ソーダ希釈槽用に、撹拌機カンキミキサーを採用頂きました。塩素ガス対策としてベーパーシール(バイトン)により撹拌機本体部からのガス流出を最小限にします。接液部材質は、タンクと同じポリエチレン(PE)ライニングで耐蝕性を高める加工を施しました。
