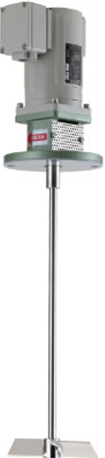

小型竪型攪拌機KANKI MIXER(カンキミキサー)とは？
従来の工業用攪拌機は、一番小さな種類が0.1kwの可搬型万力取付でした。攪拌機の重量も13～15kgと重かったため、樹脂製タンク等に設置する時は、補強枠を設けないと使用できない状況でした。これを解決したのが、【小型竪型攪拌機 カンキミキサー】です。
アルミボディを採用したため、重量を従来の1/3～1/2まで軽くすることが可能となり、軽量コンパクト化を実現することに成功しました。
その結果、樹脂製タンクに直接攪拌機「カンキミキサー」を載せることができ、攪拌機取付用架台も従来に比べ、安価な材質を使用することができました。
薬液など各種液体の希釈や混合、均一攪拌、溶解、沈降防止及び液の循環にも使用いただけます。液体と粉体の攪拌にも多数ご使用頂いています。
構造もシンプルで、使い易い製品です。各分野において様々な納入実績があります。
高速攪拌や可搬型攪拌機、エアーモーター攪拌機をご希望の場合、提携メーカーでの対応可能です。
「納入事例」も参照ください。弊社の取扱製品一覧はこちら
カンキミキサー KMC型 攪拌機製品概要
特長
- 軽量でコンパクト ・シンプルな構造でメンテナンスも容易
- 屋外モータ採用（40Ｗ～750Ｗ 三相200Ｖ）
- 撹拌用途に合わせた回転数をご用意
（その他の回転数も製作可能です）
- 標準品は短納期で出荷対応
- モータの回転数は一定速（弊社標準仕様）です。
※インバータ（オプション）にて回転数の調整が可能です。
単相モータは標準屋内仕様です。オプションで屋外仕様も対応可能です。
※単相モータ40W～90Wの場合コンデンサが付属しますので、結線・組込の作業が必要です。
用途
- 薬品溶解槽用
- 凝集反応槽用（急速攪拌・緩速攪拌・pH調整他）
- その他小容量（50L～2,000L）の攪拌槽用、攪拌テスト用に
納入事例
- 硫酸、苛性ソーダ、塩化鉄、塩酸、次亜塩素酸ソーダなど、
薬液希釈や混合用に。
- 液体の温度均一用に。
- 粉末溶解用に。
- 沈降防止用に。
- 液体の循環用に。
その他、納入事例ページに小型攪拌機や、他の取扱製品の納入事例を多数紹介しております。
オプション紹介
【インバーター用コントロールBOX】
- インバータを撹拌機本体の横に取付可能！
手元での操作が可能です。別途制御盤を用意する必要がありません。
- コントロールBOXと撹拌機本体を組み込んだ状態で出荷します。
インバータの入力電源は単相100V・単相200V・三相200Vからお選びいただけます。

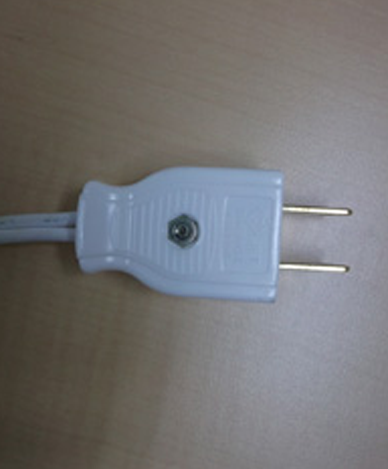

- 100V仕様：
- 2mコード・プラグ付のため、結線作業が不要です。（屋内用のためゴムキャップはありません）

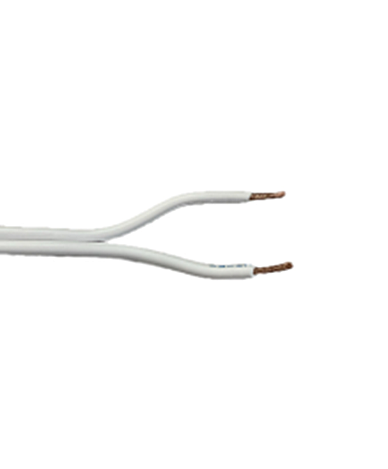

- 200V仕様：
- 2mコードまでとなります。端末処理及び結線はお客様にてお願いいたします。
インバータとモータはBOX内部で結線済みの状態で出荷します。
メリット
- 別途盤を用意する必要がありません。
- コントロールBOXと攪拌機本体を組込んで出荷します。
- インバーターとモーターの結線済み。
単相100Vは約2ｍコード及びプラグ付属につき、結線作業は不要。
※ただし屋内用です。ゴムキャップはありません。
(200Vは約2mコードまでとなり、プラグは付属しません。端末処理及び結線はお客様にてお願いします。)

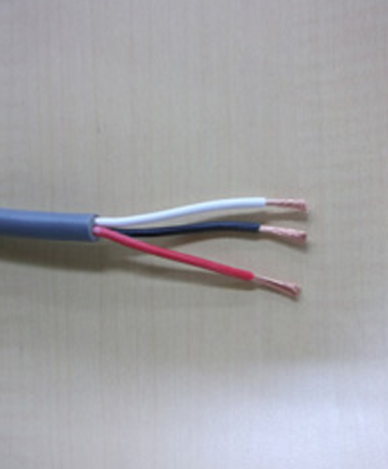

【コントロールBOX用電源コード写真】
インバータ仕様の場合、入力電源にかかわらず、モータは屋外三相200Vの汎用モータとなります。
インバータ対応モータをご希望の際は事前にお申し付けください。
インバータは単相100V入力・単相200V入力・三相200V入力からお選びいただけます。
※屋内用です。屋外でのご使用は、インバータの防水対策をお客様にてお願いいたします。
※上記はオプションです。ご希望の場合は「インバータ・コントロールボックス付」とご用命ください。
KMC型攪拌機標準仕様
| モータ |
屋外型三相200Vまたは屋内型単相100V（750Wは屋外型IE3三相200Vのみ）
オプション：屋外型単相100V対応可
オプション：異電圧対応可
海外向けの場合、最終使用国名とモータ規格をお知らせください
|
| 回転数 |
一定速（詳細はカタログをご確認ください）
オプション：インバータ付仕様の場合、回転速度の調節可能
|
| 接液部材質 |
SUS304
オプション：材質変更可能（SUS316、SUS316L、チタン）
オプション：ライニング（硬質ゴム、PVCなど）
オプション：コーティング（PVC、PE、ETFEなど）
オプション：サニタリー仕様可能（シャフトと羽根を溶接し、バフ研磨）
|

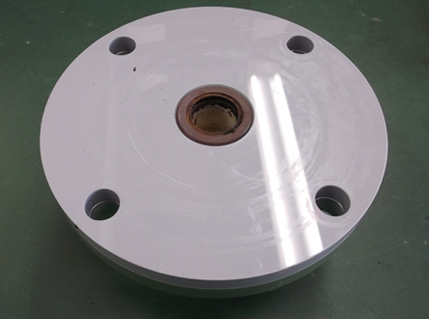

| 取付フランジ |
PVC製、JIS 5K 65A（40W～90W）
40w～90wはJIS 5K 50Aも対応可
JIS 10K 65A（100W～750W）
オプション：材質変更可能
|
| 攪拌翼 |
2枚-45°パドル1段（40W・60W）または2段（90W以上）
|
| 軸封部 |
オープン（開放）
オプション：ベーパーシール（PVC、PP、SUS）
オイルシール（NBR、FKM）
|
※撹拌シャフトの長さは、標準寸法以外でも対応可能です（ただし最長の制限があります）。
詳しくはお問い合わせください。
※単相モータ40W～90Wの場合、コンデンサが付属しますので、結線・組込の作業が必要です。
※攪拌機の仕様については、「機器選定に際しての必要条件」をご確認ください。
※その他、仕様に関してご希望がありましたらご相談ください。
※撹拌機と合わせて樹脂タンクをご検討中の方は、撹拌機付タンクユニット製品をご覧ください。
20L / 50L～200L / 200L以上
※大型の撹拌機、可搬型撹拌機、または既設タンクに撹拌機取付架台は無いが、撹拌機がほしい方。
提携メーカーあります。「お問い合わせフォーム」よりご一報ください。
ダウンロード
図面KMC型
PDFファイルをご覧いただくためには、最新のAdobeReaderが必要です。こちらからダウンロードしてください(無料)。
※DXF…ソフトによっては、正常に表示されない場合があります。
※DXFファイルは「DXF図面データ」部分を右クリックし「対象をファイルに保存」「リンク先を名前を付けて保存」などを選択するとダウンロードが行えます。
※ファイル保存の際、ファイル形式が.dxfにならないケースがございます。お手数ですがファイル名末尾に「.dxf」と付け加えて保存してください。
入替・リピート購入をご検討の方へ
攪拌機の販売を始めて30年になります。シンプルな構造で多くのユーザー様にご使用いただいておりますKANKI MIXER、そろそろ入替をご検討されてはいかがでしょうか。
～下記の症状はでていませんか？～
- 20,000時間または3～5年以上(KMC型)、5,000時間以上(KM型)使用している。
- ベアリングが劣化し摩耗している。
- モーターから異音がする。

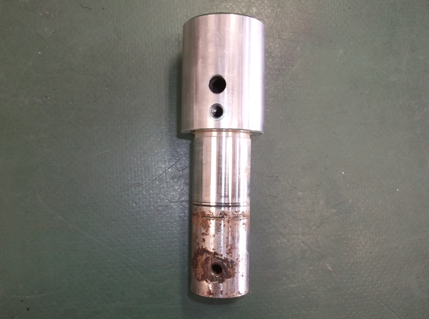

- その他腐食している部品がある。
- 20,000時間以上(KMC型)、5,000時間以上(KM型)は、モーター耐用時間の目安です。
上記以上ご使用になると必ず故障するというわけではありません。
同仕様の製品をご購入(御見積依頼)
希望の方は、攪拌機本体に貼付しております銘板に記載の製造番号を教えてください。
予算の都合上、故障箇所以外の使用できる部品は 継続して使用していきたい等のご要望にも対応します。
