KANKI KCT タンク 撹拌付ユニット
ポリエチレン製低残量タンク KCT 型 50L 100L 200L（底部傾斜タンク） ※残液わずか0.1％！
KCTタンクとは？
多くのお客様からいただいた要望をギューッと詰め込んで開発しました。
多目的にご使用いただけるように設計しており、様々なオプション品もご用意しました。
攪拌機メーカーだからこそできた撹拌用タンクです。50L・100L・200Lご用意しています。
| 用途： |
|
||||||||||||
| その他 除染、研究開発、テストプラント等 | |||||||||||||
| タンク原料： | 回転成形によるポリエチレン（PE）と呼ばれる汎用の合成樹脂 | ||||||||||||
| PEの特徴： | 比重が1未満であり軽量である 焼却しても有毒ガスが発生しない リサイクルが容易である 耐薬品性に優れる衝撃強度に優れる |
耐蝕に強く、多目的に使用できる
樹脂製ポリエチレンタンク、
及び軽量の撹拌機で装置を軽量化しませんか？
特長 下記をクリック！
タンクの底部まで撹拌可能！ |
 残液わずか0.1％！ |
 撹拌機の着脱が簡単 |
 カスタマイズ可能な最大50Aドレン |
 多目的に利用！便利な インサートナット |
 上面管座は3ヶ所取付可能 |
 便利な側面切欠き部 |
 標準付属液面計 |
 タンク架台アンカー座 |
 本体材質をPP製も対応 |
 タンクは黒色(PE製)も対応 |
 移動に便利な台車 |

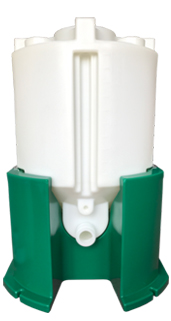

タンクの底部まで撹拌可能
より良い撹拌を求めて、内容液に合わせたタンクを発売しました。
液出口付近に下段バドルがくるので、沈降しやすい液や、100mPa・s以下の液（高分子凝集剤の溶解）、沈降防止等、幅広くご使用いただけます。
50L・100Lは最小4L、200Lは最小7Lまで撹拌できます。（水相当）
※弊社撹拌機は空転可能です。
ご使用の液はどのタンクが適しているかわからない、またはご不明な点があれば、「お問い合わせ」よりお気軽にお尋ねください。
残液 なんと 0.1％！

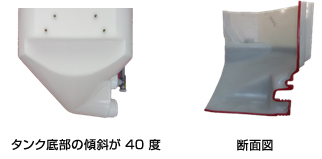

底部はコニカルになっており、99.9%の排出が可能
- 残量
- 本体のみ :14cc
ボールバルブ付:25cc (水におけるテスト)
撹拌機の着脱が容易
撹拌機を組み立てた状態で、タンクから着脱ができます。(タンク内での撹拌機のシャフトと羽根の取付作業が不要です。) そのため、清掃・点検等の作業が容易です。 より底部に撹拌羽根位置を下げることができ、 少量の液での撹拌が可能です。
※撹拌機無しの対応もできます。 (撹拌機取付座を閉止フランジに変更)
タンクへの取付方法
① タンク上面から撹拌機取付フランジを取外します。（ボルト4ヶ所）
フランジ面に凸の付いた面がタンク本体への取付面になります。
② 撹拌機本体に取付フランジを付属のボルトで4ヶ所固定します。
（ボルトは、撹拌機の梱包に付属しております）
③ シャフト・撹拌羽根をセットした撹拌機をタンクに取付け、ボルトで4ヶ所固定します。
※ 撹拌シャフト及び撹拌翼（パドル）の取付方法については、撹拌機の取扱説明書をご参照ください。

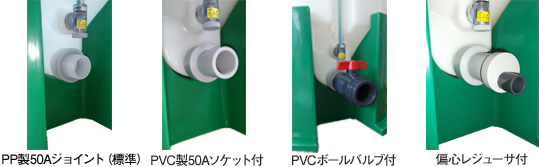

ドレン口径は 50A でスラリー液の排出も容易に！
出口は 50A ネジ式ジョイント（PP製）が標準装備
偏心レジューサにて 50Aから40A・25A・20A・15Aにもできます。
両側面のインサートナットを利用して多目的な用途に使用できます
インサートナット4カ所付

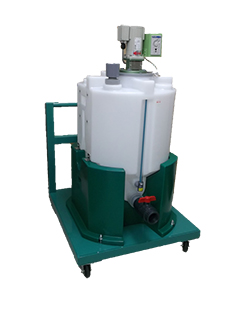

操作盤付
ポンプ用ブラケット付
粉体供給機付
※インサートナットの耐荷重は、80Kｇ(1ヵ所)です。
＜ユニット事例＞KCT型に撹拌機KMC-408及び側面に粉体供給機を組込んだ事例
 |
 |
 ※粉体供給機、及び粉体供給機架台は大阪精密製 |
粉体の定量供給により、効率良く溶かすことが可能です。専用架台を作成し、撹拌機付タンクと一体型にすることで、省スペース化を実現。粉の溶け方にムラがある、あるいは人を使って粉の投入や撹拌する時間がない現場に本ユニットをぜひご利用ください。
上面管座 3箇所ご用意（取付例）
口径25Aまで（最大2ヶ所まで）
口径50Aまで（1ヶ所）
フィッティングなど取付可能
上面
フィッティング付
エアー抜き付
レベルセンサ付
フランジ付
電極付
※給水栓ソケット付ブラケットで上面菅座の加工を追加対応可能です。
側面切欠き部より液取出可（25Aまで）
その他、側面追加加工も可能（要打ち合わせ） ※上澄み液の排出などに便利です。
＜取付加工例＞25Aフィッティング
液位が一目でわかる液面計（赤玉）付
標準で付属します。
（FKM パッキン）
パッキン材質は EPDM に変更可能です。
※粘度が高い液は詰まる可能性があります。
※液面計なしも対応できます。
※KCT-PP製標準仕様は、液面計が付属しません。
タンク架台にはアンカー座をご用意
ワッシャーは付属します。
※ケミカルアンカー等は
ユーザー様にてご準備下さい。
※耐震について
耐震強度は 1.5G
ケミカルアンカー M12（AP-12S ショートタイプ）を
使用し埋め込み深さは60ｍｍ、アンカーボルトの
長さはM12×115L で問題ありません。
PP製タンク
標準はPE製白色タンクですが、ニーズに合わせて対応しています。
KCT-100 (PP製)
タンク本体材質を白色PP製(ポリプロピレン)も対応可能です。
PEでは使用できない液や、液温が40℃以上(80℃まで)の液にご使用いただけます。
※フタ、タンク架台はPE製です。
※液面計は付属しません。
使用する液によっては（50℃以下）、オプションで液面計取付可能です。
※受注生産のため、納期がかかります。

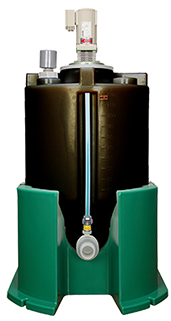

PE製タンク(黒)
標準はPE製白色タンクですが、ニーズに合わせて対応しています。
KCT-100 黒色（PE製）
タンク本体を黒色(PE製)にすることができます。
紫外線の透過を抑えることで、藻の発生を防ぐ等内部への影響を抑えることができます。紫外線や光の影響を受けやすい薬品用タンクとしてお勧めです。また、液の中に白い粉体を入れる場合、溶け残りがないか確認することができます。
※内容液が透けて見えないため、液量の確認は液面計をご使用下さい。
※フタは乳白色です。
※受注生産のため、納期がかかります。
移動に便利な台車をご用意
・台車を使って、タンクを簡単に移動することができます。
タンクのアンカー座を使用し、台車とタンクを固定します。
また、後輪にはロック機構があるため、
タンクを台車に載せたまま撹拌できます。
・材質はSUS製・SS製をご用意しています。
用途や使用環境に合わせて、お選びいただけます。
KCT タンクと装置をセットした特殊品にも対応いたしますのでご相談ください。
10〜20Lの撹拌を手軽に...小型撹拌機付MDドラム20L、小型撹拌機付 SUS製20L・25Lタンクユニットはこちら
タンク標準仕様
| 型式 | KCT-50 | KCT-100 | KCT-200 |
|---|---|---|---|
| 材質 | PE（ポリエチレン） | ||
| 容量 | 50L（MAX60L) | 100L（MAX120L） | 200L(MAX200L) |
| シール部材質 | FKM または EPDM | ||
| 色 | タンク：白 架台：緑 | ||
| 標準付属品 |
エア抜きM型25A、撹拌機取付用フランジ(PVC製)、 タンク固定用ワッシャー、ドレン部 ジョイント50A(PP製)、液面計 |
||
| 最小撹拌液量 (水相当) |
4L | 4L | 7L |
※薬液比重が1.3以下のものをご使用ください。
それ以上のものをご使用の場合はご相談ください。
※液温は40℃以下にてご使用ください。
※液温80℃まで使用可能なPP製タンクもご用意可能です。
※タンクは黒色(PE製)も対応可能です。
撹拌機仕様（100mPa・s以下の液の均一撹拌用として）
| KCT-50 用 | KCT-100 用 | KCT-200用 | |
|---|---|---|---|
| 型式 | KMC-608 | KMC-908 | KMC-1008 |
| 接液部材質 | SUS304（標準） | ||
| モータ（W） | 60 | 90 | 100 |
| シャフト（mm） | 480 | 700 | 1000 |
| パドル（mm） | 上段:200 下段:120 | 上段:250 下段:120 | 上・中段:230 下段:120 |
| 取付フランジ | JIS5K65A | JIS10K65A | |
| 重量 | 6.0kg | 8.0kg | 11.8kg |
※上記機種以外も対応可能です。(カタログをご参照ください)
※水程度の撹拌に適合します。
※材質・寸法の変更、オプションの追加につきましては別途ご相談ください。
タンク耐食表
| 液体名称 | 濃度（％） | 20℃ | 40℃ |
|---|---|---|---|
| 塩化第一鉄 | 25 | ○ | ○ |
| 塩化第二鉄 | 30 | ○ | ○ |
| 塩化ナトリウム | 飽和 | ○ | ○ |
| 苛性ソーダ | 30 | ○ | ○ |
| 高分子凝集剤 | 別途お問い合わせください | ||
| 重亜硫酸ソーダ | 飽和 | ○ | ○ |
| 次亜塩素酸ソーダ | 12 | ○ | ○ |
| チオ硫酸ソーダ | 飽和 | ○ | ○ |
| メタノール | 100 | ○ | ○ |
| 硫酸 | 30 | ○ | ○ |
| 燐酸 | 50 | ○ | ○ |
※この表は弊社のこれまでの実績を元に作成しており耐食を保証するものではありません。
※ガスが発生する薬液については、ご注意ください。
タンクは完全密閉ではありません。
オプション品※詳しい仕様につきましてはお問い合わせください。
PEフィッティング |
フランジ付短管 |
PVCソケット |
レベルスイッチ |
電極 |
ボールバルブ |
偏心レジューサ |
閉止フランジ |
製品改良のため、予告なく形状、その他を変更することがあります。
